Cześć! Tu Lenisław — dziś robimy fundamenty 🧱
Prawo Ohma to absolutna baza elektryki. Bez niego jesteś jak murarz bez poziomnicy — niby coś budujesz, ale nie wiesz czy się nie zwali. Każdy elektryk, elektronik, automatyk i energetyk musi to znać jak własne imię.
Spokojnie — wytłumaczę Ci to tak, że zapamiętasz na zawsze. Zero zbędnej fizyki, same konkrety i przydatne przykłady.
Trzy podstawowe wielkości — napięcie, prąd, rezystancja
Zanim przejdziemy do prawa Ohma, musisz rozumieć trzy wielkości, z których się składa. Użyję analogii z wodą w rurze — to klasyka, ale działa:
Napięcie (U) — „ciśnienie" prądu
Jednostka: Wolt (V) Symbol: U
Napięcie to siła, która pcha elektrony przez przewód. Im wyższe napięcie, tym silniej elektrony są „pchane".
Analogia wodna: To jak ciśnienie wody w rurze. Im wyższe ciśnienie, tym silniej woda leci.
Przykłady z życia:
- Bateria paluszek AA: 1,5 V
- Akumulator samochodowy: 12 V
- Gniazdko w domu: 230 V
- Linia wysokiego napięcia: 110 000 – 400 000 V
Prąd (I) — „przepływ" elektronów
Jednostka: Amper (A) Symbol: I
Prąd to ilość elektronów przepływających przez przewód w jednostce czasu. Im więcej elektronów, tym większy prąd.
Analogia wodna: To jak ilość wody przepływającej przez rurę. Grubsza rura (mniejszy opór) = więcej wody.
Przykłady z życia:
- Dioda LED: 0,02 A (20 mA)
- Ładowarka telefonu: 1–3 A
- Czajnik elektryczny: 8–10 A
- Kuchenka elektryczna: 16–32 A
Rezystancja (R) — „opór" przewodnika
Jednostka: Om (Ω) Symbol: R
Rezystancja to opór, jaki stawia materiał przepływowi prądu. Im większa rezystancja, tym trudniej prądowi płynąć.
Analogia wodna: To jak zwężenie w rurze. Wąska rura (duża rezystancja) = mniej wody przepływa.
Przykłady z życia:
- Kabel miedziany (1 m, 2,5 mm²): ~0,007 Ω (prawie zero)
- Żarówka 100 W: ~530 Ω
- Ciało ludzkie (suche ręce): ~1 000 – 5 000 Ω
- Ciało ludzkie (mokre ręce): ~500 – 1 000 Ω (dlatego mokre ręce + prąd = niebezpieczeństwo!)
Prawo Ohma — wzór, który rządzi elektryką
Oto on, najprostszy i najważniejszy wzór:
$$U = R \times I$$
Czyli: Napięcie (V) = Rezystancja (Ω) × Prąd (A)
Trzy formy tego samego wzoru:
Trójkąt Ohma — trick na zapamiętanie
Narysuj trójkąt:
- Zakrywasz U → zostaje I × R
- Zakrywasz I → zostaje U / R
- Zakrywasz R → zostaje U / I
Proste? Genialne! Tego triku używają elektrycy na całym świecie.
Przykłady — prawo Ohma w praktyce
Przykład 1: Ile prądu płynie przez żarówkę?
Żarówka o rezystancji 460 Ω podłączona do gniazdka 230 V.
$$I = \frac{U}{R} = \frac{230}{460} = 0{,}5 \text{ A}$$
Odpowiedź: Przez żarówkę płynie 0,5 A (500 mA).
Przykład 2: Jaka rezystancja grzałki czajnika?
Czajnik pobiera 10 A z gniazdka 230 V.
$$R = \frac{U}{I} = \frac{230}{10} = 23 \text{ Ω}$$
Odpowiedź: Grzałka czajnika ma rezystancję 23 Ω (bardzo niską — dlatego płynie duży prąd i woda się szybko grzeje!).
Przykład 3: Jakie napięcie potrzebne do diody LED?
Dioda LED pobiera 0,02 A i ma rezystancję 100 Ω.
$$U = R \times I = 100 \times 0{,}02 = 2 \text{ V}$$
Odpowiedź: Dioda potrzebuje 2 V (typowe napięcie przewodzenia LED).
Moc elektryczna (P) — ile energii zużywasz
Co to jest moc?
Moc to szybkość zużywania (lub dostarczania) energii. Im większa moc, tym więcej energii urządzenie pobiera w jednostce czasu.
Jednostka: Wat (W) Symbol: P
Wzór podstawowy:
$$P = U \times I$$
Moc (W) = Napięcie (V) × Prąd (A)
Połączenie z prawem Ohma — trzy formy:
Przykłady mocy urządzeń domowych:
Energia elektryczna (W) — za co płacisz rachunek
Co to jest energia?
Energia to moc pomnożona przez czas. To jest to, co mierzy Twój licznik i za co płacisz rachunek.
Jednostka: Kilowatogodzina (kWh) Symbol: W (energia) lub E
Wzór:
$$E = P \times t$$
Gdzie:
- E = energia (Wh lub kWh)
- P = moc (W lub kW)
- t = czas (h — godziny)
Przykład: Ile kosztuje czajnik?
Czajnik o mocy 2 000 W (2 kW) gotujesz 5 minut (1/12 godziny):
$$E = 2 \times \frac{1}{12} = 0{,}167 \text{ kWh}$$
Przy cenie 1 zł/kWh: 0,167 × 1 = 0,17 zł za jedno gotowanie.
Przykład: Ile kosztuje komputer przez cały dzień?
Komputer o mocy 200 W (0,2 kW) przez 8 godzin:
$$E = 0{,}2 \times 8 = 1{,}6 \text{ kWh}$$
Przy cenie 1 zł/kWh: 1,6 zł dziennie → ~48 zł miesięcznie.
Obwód elektryczny — droga prądu
Co to jest obwód?
Obwód elektryczny to zamknięta droga, po której płynie prąd. Musi mieć:
- Źródło napięcia — bateria, gniazdko, zasilacz
- Przewodniki — kable, przewody
- Odbiornik — żarówka, silnik, grzałka
- Zamknięta pętla — prąd musi mieć drogę powrotną!
Jeśli przerywasz obwód (np. wyłącznikiem) — prąd nie płynie. Tak działa każdy łącznik oświetleniowy.

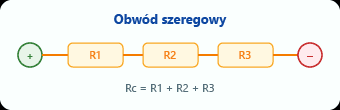

Obwód szeregowy — jeden za drugim
Co to jest?
W obwodzie szeregowym elementy są połączone jeden za drugim — prąd przepływa przez każdy element po kolei.
Właściwości obwodu szeregowego:
Przykład:
Trzy rezystory 10 Ω, 20 Ω, 30 Ω szeregowo, zasilanie 12 V:
Rezystancja całkowita: $$R = 10 + 20 + 30 = 60 \text{ Ω}$$
Prąd w obwodzie: $$I = \frac{U}{R} = \frac{12}{60} = 0{,}2 \text{ A}$$
Napięcie na każdym rezystorze:
- U₁ = 0,2 × 10 = 2 V
- U₂ = 0,2 × 20 = 4 V
- U₃ = 0,2 × 30 = 6 V
- Suma: 2 + 4 + 6 = 12 V ✓ (zgadza się z zasilaniem!)
Gdzie spotkasz obwód szeregowy?
- Lampki choinkowe (stare) — jak jedna się przepali, wszystkie gasną
- Dzielnik napięcia — do obniżania napięcia
- Sensory w szeregu — czujniki bezpieczeństwa (każdy musi być OK)
Wada obwodu szeregowego:
Awaria jednego elementu = cały obwód nie działa. Dlatego w instalacjach domowych nie łączymy gniazdek szeregowo!

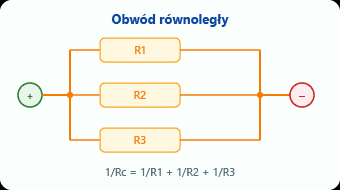

Obwód równoległy — obok siebie
Co to jest?
W obwodzie równoległym elementy są połączone obok siebie — każdy ma swoje własne połączenie ze źródłem.
Właściwości obwodu równoległego:
Wzór na rezystancję dwóch rezystorów równoległych (skrót):
$$R = \frac{R_1 \times R_2}{R_1 + R_2}$$
Ten wzór działa tylko dla dwóch rezystorów. Dla trzech i więcej — używaj wzoru z odwrotnościami.
Przykład:
Trzy rezystory 10 Ω, 20 Ω, 30 Ω równolegle, zasilanie 12 V:
Rezystancja całkowita: $$\frac{1}{R} = \frac{1}{10} + \frac{1}{20} + \frac{1}{30} = \frac{6 + 3 + 2}{60} = \frac{11}{60}$$ $$R = \frac{60}{11} ≈ 5{,}45 \text{ Ω}$$
Prąd całkowity: $$I = \frac{U}{R} = \frac{12}{5{,}45} ≈ 2{,}2 \text{ A}$$
Prąd przez każdy rezystor:
- I₁ = 12/10 = 1,2 A
- I₂ = 12/20 = 0,6 A
- I₃ = 12/30 = 0,4 A
- Suma: 1,2 + 0,6 + 0,4 = 2,2 A ✓
Gdzie spotkasz obwód równoległy?
- Gniazdka w domu — każde gniazdko podłączone równolegle do fazy i neutralnego. Dlatego awaria jednego nie wyłącza reszty!
- Żarówki na suficie — każda ma 230 V, niezależna od innych
- Akumulatory w bateriach — równolegle = ta sama pojemność, ale większa pojemność

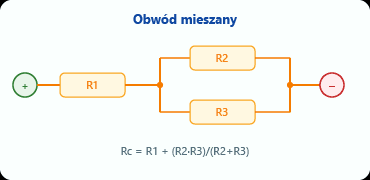

Obwód mieszany — teoria spotyka praktykę
W rzeczywistości większość obwodów to kombinacja szeregowego i równoległego. Np.:
Tu R1 jest szeregowo z połączeniem równoległym R2||R3.
Jak to liczyć?
- Najpierw oblicz R2||R3 (równoległy)
- Potem dodaj R1 (szeregowy)
Przykład: R1 = 10 Ω, R2 = 20 Ω, R3 = 20 Ω
$$R_{23} = \frac{20 \times 20}{20 + 20} = \frac{400}{40} = 10 \text{ Ω}$$
$$R_{total} = R_1 + R_{23} = 10 + 10 = 20 \text{ Ω}$$
Prawa Kirchhoffa — rozszerzenie Ohma
Pierwsze prawo Kirchhoffa (prawo prądów / węzłów)
Suma prądów wpływających do węzła = suma prądów wypływających z węzła.
$$\sum I_{wchodzące} = \sum I_{wychodzące}$$
Prościej: prąd się nie gubi. Ile wchodzi, tyle wychodzi (tyle że rozdziela się na różne gałęzie).
Drugie prawo Kirchhoffa (prawo napięć / oczek)
Suma napięć w zamkniętej pętli (oczku) = 0.
Prościej: napięcie się nie bierze znikąd. Napięcie źródła rozkłada się na spadki napięcia na elementach obwodu.
Spadek napięcia — dlaczego kabel nie może być za cienki
Co to jest?
Każdy przewód ma swoją rezystancję (małą, ale niezerową). Gdy płynie przez niego prąd, na przewodzie powstaje spadek napięcia (zgodnie z prawem Ohma: U = R × I).
Dlaczego to ważne?
Jeśli kabel jest za cienki (za duża rezystancja) lub za długi, spadek napięcia jest duży → urządzenie na końcu dostaje za mało napięcia → działa źle lub wcale.
Norma: max 3–5% spadku napięcia
Dla instalacji domowych dopuszczalny spadek napięcia to:
- 3% od licznika do rozdzielnicy
- 5% od licznika do najdalszego odbiornika
Przy 230 V: 5% = 11,5 V. Czyli urządzenie nie powinno dostawać mniej niż 218,5 V.
Wzór na spadek napięcia:
$$\Delta U = \frac{2 \times \rho \times L \times I}{S}$$
Gdzie:
- ΔU = spadek napięcia (V)
- ρ = rezystywność miedzi = 0,0175 Ω·mm²/m
- L = długość kabla w jedną stronę (m)
- I = prąd (A)
- S = przekrój przewodu (mm²)
- 2 = bo prąd płynie tam i z powrotem
Przykład:
Kabel 2,5 mm², długość 30 m, prąd 16 A:
$$\Delta U = \frac{2 \times 0{,}0175 \times 30 \times 16}{2{,}5} = \frac{16{,}8}{2{,}5} = 6{,}72 \text{ V}$$
$$%\Delta U = \frac{6{,}72}{230} \times 100 = 2{,}9%$$
Mieści się w normie (poniżej 5%). Ale już przy 50 m byłoby 11,2 V (4,9%) — na granicy!
Wielka tabela wzorów — ściągawka Lenisława
Podsumowanie — co zapamiętać na 100%
- U = R × I — prawo Ohma. Trzy wielkości, jeden wzór, milion zastosowań
- P = U × I — moc. Za to płacisz rachunki
- Szeregowo — prąd taki sam, napięcie się dzieli, rezystancja rośnie
- Równolegle — napięcie takie samo, prąd się dzieli, rezystancja maleje
- Spadek napięcia — za cienki kabel = za mało napięcia na końcu
- Kirchhoff — prąd się nie gubi, napięcie się nie bierze znikąd
To są fundamenty. Wszystko inne w elektryce wynika z tych zasad. Naucz się ich, zrozum je, i nigdy nie będziesz miał problemu z obliczeniami.
Twój Lenisław ⚡
